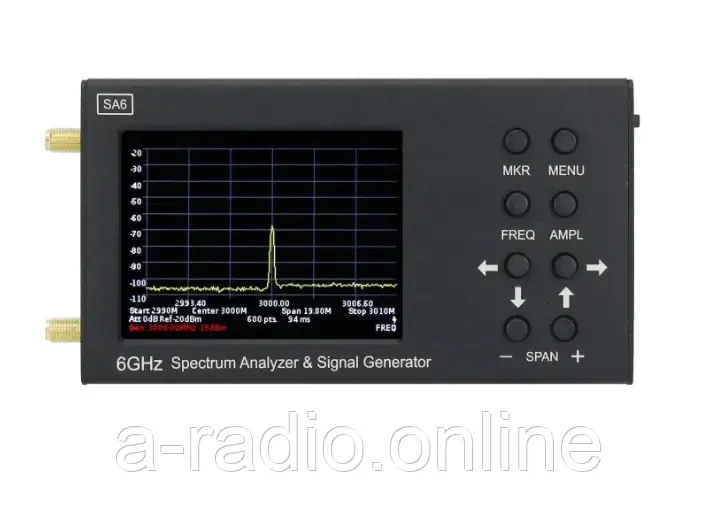

Аналізатор спектру SA6 з трекінг-генератором

Опис SA6:

SA6 – це портативний панорамний аналізатор спектру із вбудованим генератором сигналу, призначений для відображення спектрів сигналів у діапазоні частот від 35 до 6200 МГц. Прилад дозволяє визначити амплітуду та частоту спектральних компонентів, що входять до складу сигналу.

Важливою особливістю пристрою є наявність додаткової функції сигналу генератора, який дозволяє проводити виміри АЧХ пасивних або активних пристроїв, наприклад, фільтрів або підсилювачів. Програмне забезпечення пристрою дозволяє вимірювати КСВ та модуль зворотних втрат. Для цього необхідні зовнішній спрямований відгалужувач та набір для калібровки.

Аналізатор спектру відображає спектри сигналів усіх поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ SA6:

• Відображуваний діапазон частот 35 - 6200 МГц
• Вимірюваний діапазон частот 35 - 4500 МГц
• Динамічний діапазон для смуги 35-3000 МГц 75 дБ
• Динамічний діапазон смуги 3000-4500 МГц 70 дБ
• Смуга пропускання ПЧ (фіксована) 200 кГц
• Час огляду у смузі 100 МГц < 0,25 сек
• Хвильовий опір 50 Ом
• КСХ у робочому діапазоні частот < 1,5
• Вихідна потужність трекінг-генератора -15-25 дБм
• Точність відображення сигналу в межах динамічного діапазону 2 дБ
• Максимальна вхідна потужність при атенюаторі 0 дБ 10 дБм
• Максимальна вхідна потужність при атенюаторі понад 20 дБ +20 дБм
• Максимальний вхідний сигнал, що вимірюється +10 дБм
• Максимальна постійна напруга на вході 25 В
• Максимальний струм споживання при роботі від акумулятора 450 мА
• Максимальний струм споживання при роботі від USB (при включеному заряді) 500 мА
• Акумулятор 3000 мАг

Комплектація:

1. 1x Аналізатор спектру SA6
2. 1x Перехідник SMA-Female-SMA-Female
3. 2x Пігтейл SMA-Male-SMA-Male-RG316-0.3
4. 1х Стилус
5. 1x Кабель USB-USB-Type-C
