Багатофункціональний цифровий осцилограф FNIRSI DSO-TC3 3 в 1

Опис FNIRSI DSO-TC3:

FNIRSI DSO-TC3 Багатофункціональний цифровий осцилограф 3 в 1. FNIRSI DSO-TC3 поєднує в собі цифровий осцилограф, тестер електронних компонентів, генератор сигналів, перевірку цілісності радіокомпонентів, перевірку напруги, вимірювання температури та вологості, інфрачервоне декодування та інші корисні функції. Він оснащений 2.4-дюймовим кольоровим TFT-дисплеєм та вбудованою літієвою акумуляторною батареєю, що забезпечує користувачам більш потужні та практичні функції та гарну портативність. DSO-TC3 – це оновлена версія DSO-TC2. На відміну від DSO-TC2 він має покращене виявлення ємнісного ESR, вихід функціонального генератора сигналів, покращення смуги пропускання осцилографа та частоти дискретизації, збільшення вхідної напруги та діапазону виявлення діода тощо. Покращення продуктивності та функціональності DSO-TC3 робить пристрій більш стабільним та точним у процесі вимірювань.

Особливості FNIRSI DSO-TC3:

• Точна робота: цифровий осцилограф має високу точність, точні вимірювання та якісну конструкцію. Це ідеальний вибір для тестувальників та майстрів з ремонту.
• Якісне виконання: Цей цифровий осцилограф виготовлений із високоякісного АБС-матеріалу, який відрізняється довговічністю та тривалим терміном служби.
• Компактність: цифровий осцилограф невеликий та легкий і його легко переносити та зберігати, його можна помістити в кишеню чи рюкзак.

Характеристики портативного FNIRSI-TC3:

• Кількість каналів: 1
• Смуга частот: 500 кГц
• Частота вибірки: 10 МВ/с
• Діапазон тимчасових розгорток: від 1 мкс/поділ до 10 с/поділ.
• Посилення по вертикалі: від 10 мВ/дол до 10 В/дол.
• Автоматичні виміри: 8 параметрів (частота, пік-пік, заповнення імпульсу, амплітуда, максимум, мінімум, період, RMS, середнє значення)
• Тип входу: відкритий DC, закритий АС, вхідний імпеданс: 1 МОм, 25 пФ
• Максимальна напруга на вході: 40 (розділ: 1 до 1), 400 (розділ 10 до 1).
• Дисплей: 2.4” TFT: 320x240
• Живлення: вбудований акумулятор 1500 мАг (10 годин роботи)
• Габарити: 103 х 79 х 31 мм
• Маса: 250 гр.

Характеристики генератора FNIRSI DSO-TC3:

• Синус: 1-100кГц/0-3.3В/50%
• Прямокутник: 1-100кГц/0-3.3В/50%
• Трикутник: 1-100кГц/0-3.3В/50%
• Імпульс: 1-100кГц/0-3.3В/0-100%
• Пила: 1-100кГц/0-3.3В/0-100%
• Постійна напруга: від 0 до 3.3В

Характеристики тестера компонентів FNIRSI DSO-TC3:

• Транзистор: посилення hfe, напруга Ube, Ic/Ie, струм Iceo, Ices, напруга Uf
• Діод: тестова напруга: менше 5В. напруга переходу, зворотний струм, ємність.
• Стабілітрон: тестова напруга: від 0.01 - 24 В. напруга переходу, зворотний струм, ємність.
• Транзистори, тиристори та симістори:
• JFET: ємність Cgate, струм Idrain/Vgs, напруга Uforward
• IGBT: струм Idrain/Vgs, напруга Uforward
• MIOSTET: напруга Uturn-on, ємність Cgate, опір Rds, напруга Uforward
• SCRS/Triac: тестова напруга до 6мА, напруга Ugate
• Ємність: 25 пФ - 100 мФ, ємність та втрати Vloss
• Опір: 0.01Ом - 50 МОм, опір
• Індуктивність: 10 мкГн - 1000 мкГн, значення та опір
• Елемент живлення: 0.1-4.5В, значення напруги, полярність
• Напруга: 0-16 В
• Датчик температури DS18B20
• PWM вихід: 1.5 кГц – 9.99 МГц
• IR декодування: NEC протокол, відтворення коду та форми на дисплеї.

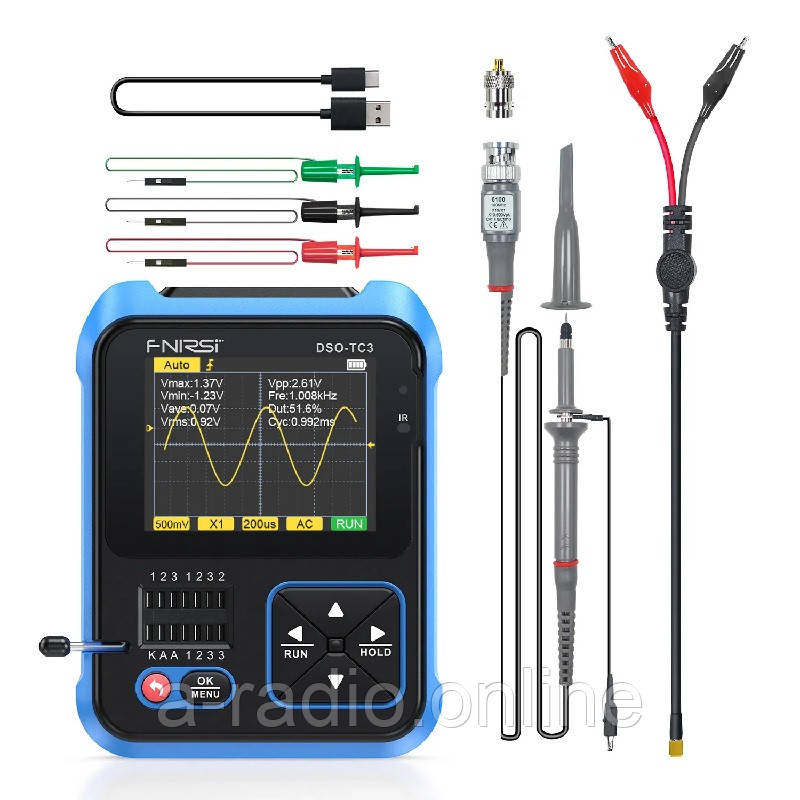

Комплектація FNIRSI DSO-TC3:

1. FNIRSI-TC3 * 1
2. P6100 Високовольтний щуп з дільником напруги * 1
3. Звичайний щуп * 1
4. Тестовий гачок * 3
5. Зарядний кабель Type-C * 1
6. Пакувальна коробка * 1
7. Посібник користувача * 1
