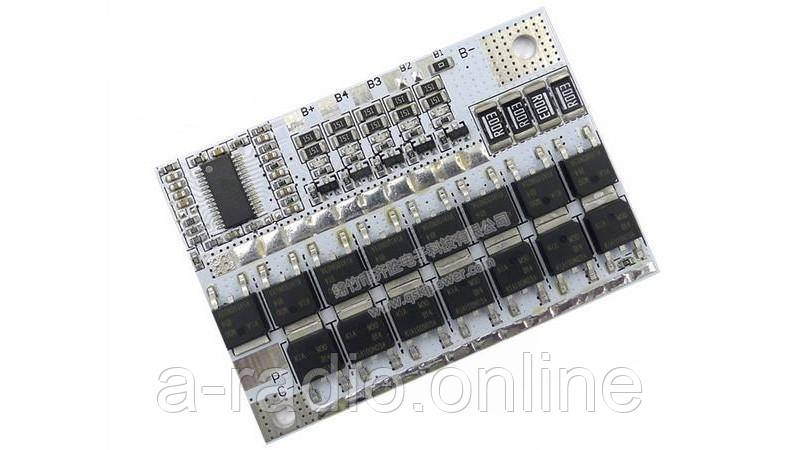

BMS-контролер NA697 4S-100A LiFePO4

Характеристики  NA697 4S-100A LiFePO4:

• Число осередків АКБ: 4S
• Тип АКБ: LiFePO4 3,2 В (LFP літій-залізо-фосфатний)
• Балансування осередків: так
• Струм балансування осередків: 50 мА
• Габаритні розміри (Д×Ш×В): 61×42×4 мм

Функції захисту:

• від перезаряду (3,61…3,69 В)
• від перерозряду (2,27…2,43 В)
• від короткого замикання
• від перевантаження по струму (60 А/100 А)
• від перегріву батарей опціонально (інтерфейс контролю температури)

Час спрацьовування захисту:

• від перезаряду: 1,5…2,5 с
• від перерозряду: 0,5…1,5 с

Призначення контактних майданчиків BMS 4S 100А LiFePO4 3.2V:

• B-: «минус» первой ячейки
• B+: «плюс» последней ячейки, нагрузки, зарядного устройства
• B1:  «плюс» первой ячейки и «минус» второй ячейки (перемычка на землю для режима 3S и 4S)
• B2: «плюс» второй ячейки и «минус» третьей ячейки (перемычка на землю для режима 3S)
• B3: «плюс» третьей ячейки и «минус» четвертой ячейки
• B4: «плюс» четвертой ячейки и «минус» пятой ячейки
• P-: «минус» нагрузки для режима 100 А
• C-: «минус» зарядного устройства или нагрузки и зарядного для режима 60 А
• NTC: підключення NTC термістора на 10 кОм

Комплектація:

1. 1 * BMS-контролер NA697 4S-100A LiFePO4
