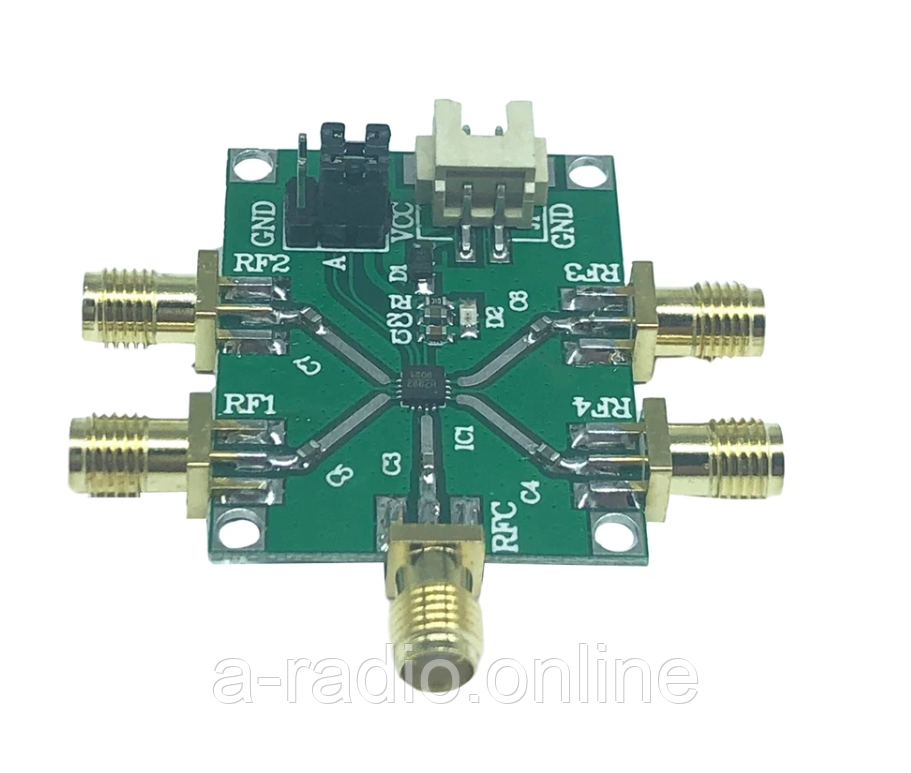

Опис HMC7992:
HMC7992 - універсальний, нерефлектуючий перемикач однополюсного чотирьохполюсного типу (SP4T) на кремнії, з діапазоном частот від 0,1 ГГц до 6,0 ГГц, у поверхневому монтажі без виводів. Перемикач ідеально підходить для застосування в мобільній інфраструктурі, забезпечує високу ізоляцію на рівні 45 дБ при частоті 2 ГГц та низькі втрати вставки на рівні 0,6 дБ при частоті 2 ГГц. Він має відмінні можливості з обробки потужності до 6,0 ГГц, з точкою компресії вхідної потужності на рівні 1 дБ (P1dB) в 35 дБм при роботі при напрузі 5 В. HMC7992 має хороші можливості з обробки вхідної потужності на низьких частотах нижче 0,1 ГГц і може добре працювати до 10 кГц, з типовою точкою компресії в 1 дБ на рівні 21 дБм (див. рисунок 21) і IIP3 на рівні 37 дБм (див. рисунок 22) при частоті 1 МГц.
Характеристики HMC7992:
- Опір: 50Ом
- Ізоляція: 45 дБ при 2 ГГц
- Втрати: 0.6 дБ при 2 ГГц
- Максимальна потужність через основний шлях (through path): 33 dBm
- Максимальна потужність через термінальний шлях (terminated path): 27 dBm
- Стійкість до електростатичного розряду (ESD): 2 кВ, Клас 2
- Напруга живлення: від 3.3 до 5.0 В
- Сумісність управління: TTL, CMOS, та 1.8 В
- Тип корпусу: 16-вивідний LFCSP, 3 мм × 3 мм (площа 9 мм²)
- Сумісність за висновками: з HMC241ALP3E

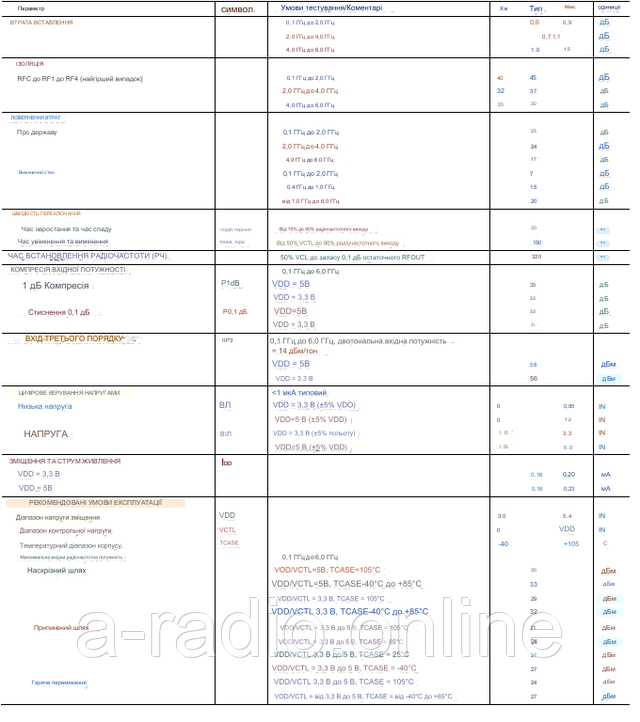

| Радіочастотні параметри |
| Діапазон частот |
Типове значення |
Максимум |
| 0.1 – 2.0 ГГц |
0.6 дБ |
0.9 дБ |
| 2.0 – 4.0 ГГц |
0.7 дБ |
1.1 дБ |
| 4.0 – 6.0 ГГц |
1.0 дБ |
1.5 дБ |
| Ізоляція (від RFC до RF1–RF4) |
| Діапазон частот |
Типове значення |
Мінімум |
| 0.1 – 2.0 ГГц |
45 дБ |
40 дБ |
| 2.0 – 4.0 ГГц |
37 дБ |
32 дБ |
| 4.0 – 6.0 ГГц |
30 дБ |
25 дБ |
| Коефіцієнт відбиття (Return Loss) |
| Режим |
Значення |
| Увімкнено (0.1 – 2.0 ГГц) |
25 дБ |
| Увімкнено (2.0 – 4.0 ГГц) |
24 дБ |
| Увімкнено (4.0 – 6.0 ГГц) |
17 дБ |
| Вимкнено (0.1 – 2.0 ГГц) |
7 дБ |
| Вимкнено (0.4 – 1.0 ГГц) |
15 дБ |
| Вимкнено (1.0 – 6.0 ГГц) |
20 дБ |
| Швидкість перемикання |
| Час наростання/спаду (tRISE, tFALL) |
30 нс |
| Час увімкнення/вимкнення (tON, tOFF) |
150 нс |
| Час стабілізації RF-сигналу |
320 нс |
| Потужність і лінійність |
| Параметр |
VDD = 5 В |
VDD = 3.3 В |
| P1dB (точка стиску на 1 дБ) |
35 дБм |
33 дБм |
| P0.1dB (точка стиску на 0.1 дБ) |
33 дБм |
31 дБм |
| IIP3 (інтерцепт третього порядку) |
58 дБм |
56 дБм |
| Цифрові рівні керування |
| Параметр |
VDD |
Діапазон |
| VIL (низький рівень) |
3.3 В |
0 – 0.85 В |
| VIL (низький рівень) |
5 В |
0 – 1.2 В |
| VIH (високий рівень) |
3.3 В |
1.15 – 3.3 В |
| VIH (високий рівень) |
5 В |
1.55 – 5.0 В |
| Струм керування |
< 1 µA |
| Живлення |
| VDD |
Струм споживання (IDD) |
| 3.3 В |
0.16 – 0.20 мА |
| 5.0 В |
0.18 – 0.23 мА |
| Рекомендовані умови експлуатації |
| Діапазон живлення (VDD) |
3.0 – 5.4 В |
| Діапазон керування (VCTL) |
0 – VDD |
| Температура корпусу (TCASE) |
−40°C – +105°C |
| Максимальна вхідна потужність RF |
| Умова |
Температура |
Режим |
Потужність |
| VDD/VCTL = 5 В |
105°C |
Основний (Through) |
30 дБм |
| VDD/VCTL = 5 В |
−40°C – +85°C |
Основний |
33 дБм |
| VDD/VCTL = 3.3 В |
105°C |
Основний |
29 дБм |
| VDD/VCTL = 3.3 В |
−40°C – +85°C |
Основний |
32 дБм |
| VDD/VCTL = 3.3–5 В |
105°C |
Термінований (Terminated) |
21 дБм |
| 85°C |
Термінований |
24 дБм |
| 25°C |
Термінований |
27 дБм |
| −40°C |
Термінований |
27 дБм |
| VDD/VCTL = 3.3–5 В |
105°C |
Гаряче перемикання |
24 дБм |
| −40°C – +85°C |
Гаряче перемикання |
27 дБм |
