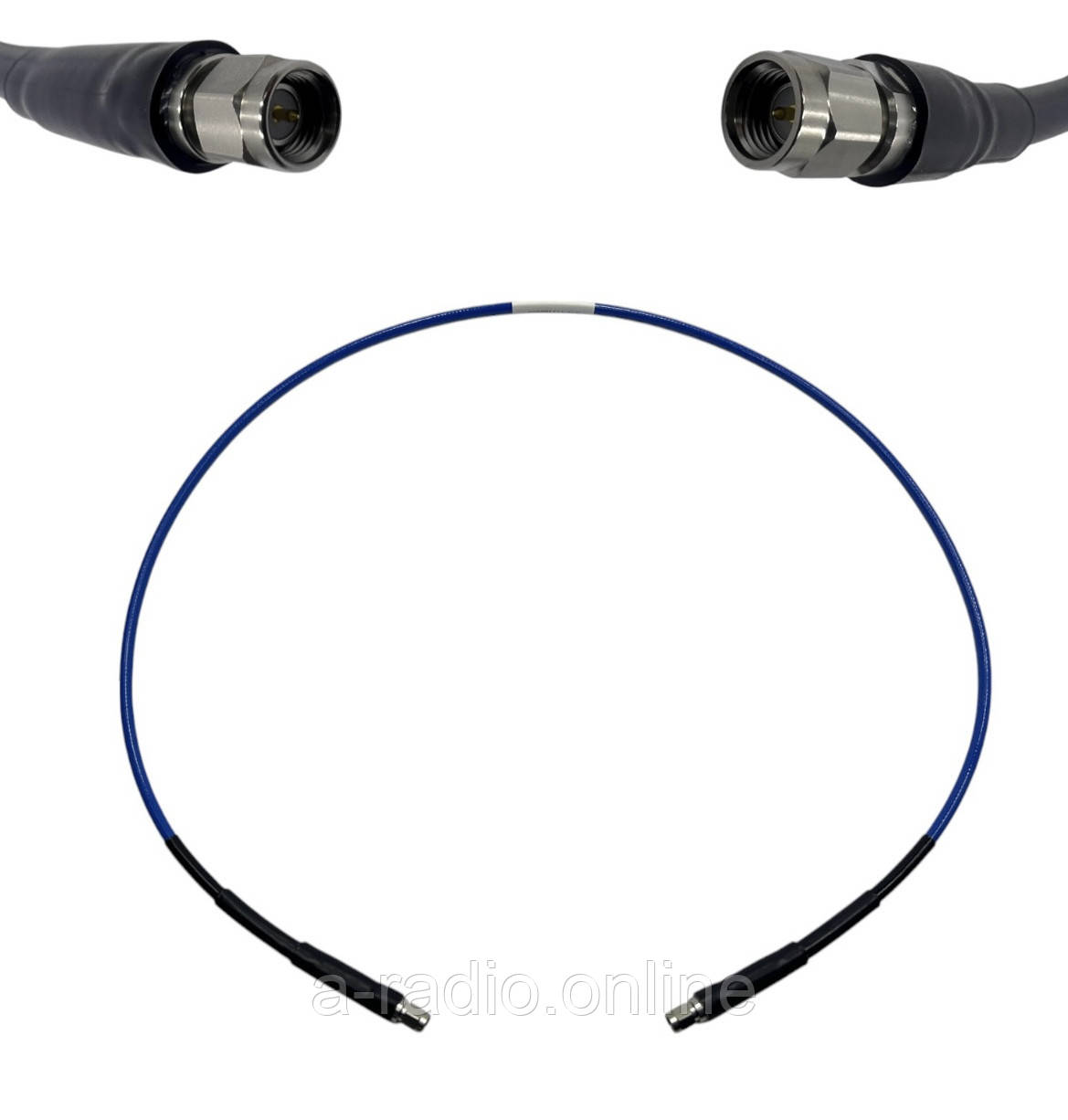

Пігтейл SMA Male - SMA Male ВЧ кабель перехідник UF520 довжина 100 см
5 369 ₴
- Готово до відправки
- Код: UF520-SMAMSMAM-1M
Пігтейл SMA Male - SMA Male ВЧ кабель перехідник UF520 довжина 100 смГотово до відправки
5 369 ₴
+380 (96) 678-01-71
- +380 (63) 326-49-90
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис:
Пігтейл виготовлений з кабелю UF520. Підходить для роботи з портативними пристроями.
Можливе виробництво на замовлення будь якої довжини та будь яких конекторів. Термін виробництва та поставки 1 місяць.
Оберіть роз'єми які вам потрібні з кожного кінця.
Конструкція кабелю UF520:
- Центральний провідник: Посріблена мідь 1,02 мм
- Діелектрик: PTFE LD 3,03 мм
- Зовнішній провідник: Посріблена мідь 3,22 мм
- Проміжний шар: PTFE 3,47 мм
- Зовнішній екран: Обплетення із посрібленого мідного дроту 4,05 мм
- Зовнішнє обплетення: PUR 5,20 мм
Характеристики:
- Довжина: 100см
- Роз'єм 1: SMA-Male
- Роз'єм 2:SMA-Male
- Частотний діапазон: DC-26.5 GHz
- VSWR Max: 1.25
- Опір: 50 Ω
- IL Max: 3,1 дБ
- Механічна фазова стабільність: <±5º
- Стабільність амплітуди при вібрації: <±0,1 дБ
| Частота, МГц | 300 | 1000 | 2000 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 26500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухання, дБ/100 м | 20.4 | 38.5 | 55.9 | 82.0 | 103.2 | 121.9 | 139.0 | 154.9 | 169.9 | 184.2 | 198.0 | 252.1 |
| Середня потужність, кВт | 0.830 | 0.441 | 0.304 | 0.207 | 0.164 | 0.139 | 0.122 | 0.110 | 0.100 | 0.092 | 0.086 | 0.067 |
Згасання на будь-якій частоті: [1,136600 × √(FМГц)] + [0,002530 × FМГц]
Дивитись датащіт
Характеристики
| Основні | |
|---|---|
| Виробник | RF ONE |
| Країна виробник | Китай |
| Тип | Перехідник |
| Користувацькі характеристики | |
| Роз'єм 1 | SMA-Male |
| Роз'єм 2 | SMA-Male |
| Кабель | UF520 |
| Довжина пігтейла (м) | 1 |
| Довжина пігтейлу | 1 м |
Інформація для замовлення
- Ціна: 5 369 ₴
