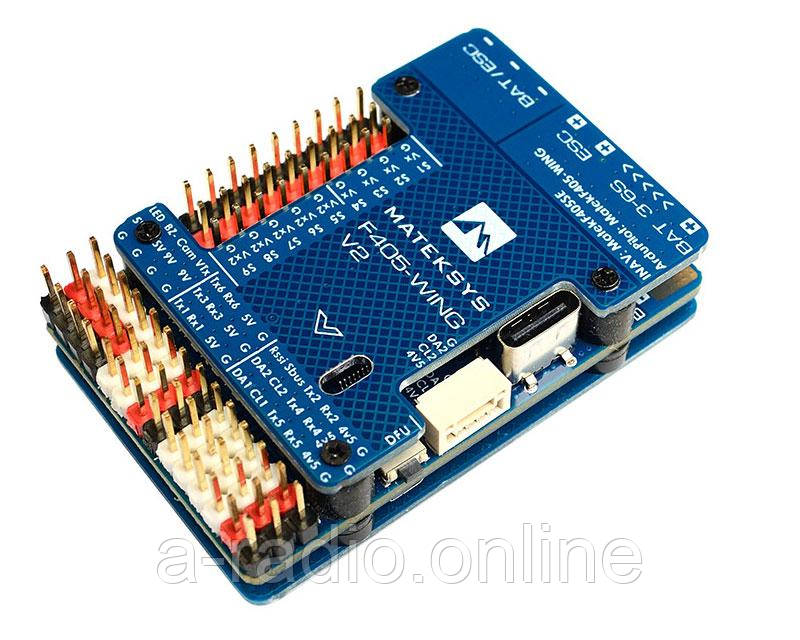

Польотний контролер Matek F405-WING V2

Технічні характеристики FC:

• MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
• IMU: ICM42688-P
• Baro: DPS310
• Екранне меню: AT7456E
• Blackbox: слот для карти MicroSD
• 6x UARTs, 1x Softserial_Tx option (INAV)
• 10 виходів ШІМ
• 2x I2C
• 3x АЦП (VBAT, Current, RSSI)
• Вбудований інвертор для входу SBUS
• USB Type-C (USB2.0)

Прошивка FC

• ArduPilot: MatekF405-Wing (ArduPlane 4.4 або новіша версія)
• INAV: MATEKF405SE (INAV 6.0 або новіша)

PDB

• Діапазон вхідної напруги: 9~30 В (3~6S LiPo) із захистом TVS
• Датчик струму: 220 A, 3,3 В ADC (Шкала INAV 150, ArduPilot 66,7 A/V)
• Сенсорний резистор: 100 А постійно, 220 А пік
• Дільник напруги батареї 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)

Вихід BEC 5 В

• Призначений для контролера польоту, приймача, екранного меню, камери, зумера, світлодіодної стрічки 2812, зумера, модуля GPS, AirSpeed
• Постійний струм: 2 А

Вихід BEC 9В /12В

• Призначений для відеопередавача, камери, підвісу тощо.
• Постійний струм: 2 А
• Опція 12 В з перемичкою
• Для стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В

Вихід BEC Vx

• Призначений для сервоприводів
• Регульована напруга, 5 В за замовчуванням, варіанти 6 В або 7,2 В
• Постійний струм: 5 А, 6 А Пік
• Для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В

Вихід BEC 3,3 В

• Призначений для зовнішніх периферійних пристроїв 3,3 В
• Лінійний регулятор
• Постійний струм: 200 мА

Технічні характеристики:

• Кріплення: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
• Розміри: 54 x 36 x 13 мм
• Вага: 25г

Комплектація:

• Плата F405-Wing-V2
• 20 см кабель JST-GH-4P до JST-GH-4P для порту I2C
• Dupont 2,54 (плата постачається розпаяною)
